化工装置吹扫是化工生产中不可缺少的一项重要环节，主要是为消除隐患，避免不必要的损失，以检查管道系统的清洁度的施工质量，使系统运转能顺利进行。今天为大家介绍常见的三种化工装置吹扫方法，其冲扫原则及要求、准备条件、操作要点、合格标准及注意事项!

吹扫的目的

装置开工前，需要对其安装检验合格后的管道和设备进行吹扫和清洗，目的是通过使用空气(氮气)、蒸汽、水及化学溶液等流体，进行吹扫和冲洗，清除施工过程中的残留杂质，保证装置顺利开车。通常有水冲洗、空气(氮气)吹扫、油清洗等几种方法。

水冲洗

水冲洗是以水为介质，通过泵加压冲洗管道和设备的一种方法。例如：循环水系统的冲洗。

1冲洗原则和要求

⑴水冲洗管道应以管内可能达到的最大流量或不小于1.5m/s的流速进行，流向由高到低。

⑵水冲洗的水质要符合冲洗管道和设备材质要求。一般的设备、管道冲洗常用浊度小于10mg/L，氯离子含量小于100ppm。

⑶冲洗需按顺序采用分段连续冲洗的方式进行，其排放口的截面积不应小于被冲洗管截面积的60%，要保证排放管道畅通安全，只有上游冲洗口冲洗合格后，才可以进行后续系统的冲洗。

⑷管道和设备相连的，在冲洗时，必须在设备进出口添加盲板，只有该管线冲洗合格后，才可以连接。

⑸水冲洗管线时，要确认管架、吊架等能承受盛满水时的载荷安全。

⑹管道上如遇到流量计、阀门、过滤器等装置，必须拆下或加装临时短路，只有管线冲洗完毕后，才能将它们装上复位。

⑺工艺管线冲洗完毕后，将水从系统中排放干净。排水时应有一个较大的顶部通气孔，以免形成真空损坏设备。

⑻冬季冲洗要注意防冻工作。冲洗完毕后，及时将水排尽，必要时可用压缩空气吹干。

2水冲洗的准备条件

⑴系统冲洗前，必须编写好冲洗方案。

⑵设备、管道安装完毕，试压合格，按PID图检查无误。

⑶按冲洗方案要求，临时冲洗管线已经安装到位。

⑷冲洗人员必须熟悉冲洗方案。

⑸水冲洗的电、仪等设备正常投运。

3水冲洗的方法和操作要点

严格按着水冲洗方案中先主干后分支的分段冲洗程序进行，即每个冲洗口合格后复位后，才能进行后续系统的冲洗。

4填写管段、设备冲洗记录和验收记录。

空气(氮气)吹扫

空气吹扫是以空气为介质，经空压机加压到0.6～0.8Mpa后，对工艺管道吹除残余杂物的一种方法。

1空气(氮气)吹扫原则和要求

⑴选用空气(氮气)吹扫工艺管道，应保证足够的气量，使吹扫气体流动速度大于正常操作的流速，或最小不低于20m/s。

⑵工艺管道的吹扫气源压力一般控制在0.6～0.8Mpa。可视情况降低或提高吹扫气源压力。

⑶应将吹扫管道上的仪表拆除，防止损伤仪表元器件。同时，还应对调节阀采取适当的保护措施，必要时，需拆除并加临时短节。

⑷吹扫前，必须在换热器、塔釜等设备的进出口添加盲板，只有上游吹扫合格后，才能进行后续系统的吹扫。

⑸吹扫时，应将安全阀与管道断开，并加盲板，防止损坏安全阀。

2系统吹扫气源系统吹扫，压缩空气(氮气)用量大，通过管道及系统的流速快，因此必须保证足够的压力风量，才能保证吹扫质量。

3空气(氮气)吹扫的准备条件

⑴工艺系统管道、设备安装竣工，强度试压合格。

⑵吹扫管道中的所有仪表已经做好防护措施。

⑶禁吹的设备、机泵等已按要求装好盲板。

⑷供吹扫用的临时配管、阀门等，已经准备就位。

⑸公用工程空压机运转，具备连续供气条件。

⑹吹扫人员和操作人员熟知吹扫方案。按吹扫示意流程图，对吹扫程序、流向、排气口等了如指掌。

⑺吹扫记录表准备齐全。

4吹扫方法和要点

⑴按着吹扫流程图的顺序对各系统进行逐一吹扫。吹扫时现吹扫主干线，再吹扫分支线。

⑵吹扫采用在各排放口连续排放的方式进行，并以木锤连续敲击管道，特别是焊缝和死角等部位应重点敲击，但不得损伤管道。

⑶吹扫开始时，需缓慢向系统送气，当检查口有气体排出后，方可加大吹扫气量，防止盲板、阀门等不正确原因造成系统超压，产生故障。

⑷多套系统吹扫时，要服从统一指挥，避免人机损伤。

⑸在吹扫结束确认合格后，应进行系统复位，为下一阶段的气密试验做好准备。

5检验方法与吹扫合格标准

每段管线吹扫是否合格，应由生产和安装人员共同检查，当目视排气清净时，在排气口用白布靶板或白铅油靶板检查，如5分钟内靶板上没有无铁锈、灰尘、水分及其其他杂物和麻点即为合格。

蒸汽吹扫

蒸汽吹扫是以不同参数的蒸汽为介质的吹扫，它有很高的吹扫速度，并且间断的蒸汽吹扫方式，能够使管线通过冷热收缩、膨胀，剥离管线内壁附着物，达到最佳的吹扫效果。

注意：蒸汽吹扫温度高、压力大、流速快，管道受热后产生膨胀位移，降温后发生收缩，所以要充分考虑到对系统结构的影响，保证吹扫时，人身和设备的安全。

1蒸汽吹扫的原则和要求

蒸汽吹扫按管道使用参数通常分为高、中、低三个级别。精馏的蒸汽系统属于低压操作范畴，所以要使用<1Mpa的蒸汽，流速≥30m/s。

蒸汽吹扫时，需注意a)检查蒸汽压力和温度;b)吹扫阀门的开度;c)蒸汽管道的水力特征。

2蒸汽吹扫的准备条件

⑴制定完备的蒸汽吹扫方案，内容应包括：吹扫范围、吹扫压力等级、吹扫方法、吹扫顺序、鉴定标准和方法以及安全措施和注意事项等。

⑵对蒸汽管道、管件、管支架、管托等做详细检查，确认牢固可靠。

⑶按吹扫方案要求，所有临时配管、阀门、放空管等均已安装完毕。

⑷确认被吹扫管线上的所有仪表元件、调节阀、疏水器等是否已经拆除，已采取短节连接等保护措施。

3蒸汽管网的吹扫方法和要点

⑴蒸汽吹扫通常按管网配置顺序进行，一般先吹扫高压蒸汽管道，然后吹扫中压管道，最后吹扫低压蒸汽管道。对每级管道而言，由近及远，应先吹扫主干线，然后吹扫分支。各管段疏水器等到管道吹扫完毕后再装上。

⑵蒸汽管线的吹扫方法宜采取暖管→吹扫→降温→暖管→吹扫→降温的方式，周而复始地进行，使管内壁的附着物剥离，达到好的吹扫效果。

⑶蒸汽吹扫必须先充分暖管，排掉凝水，防止发生水锤现象。在吹扫第一周期时，要特别注意检查管线的热膨胀，管道的滑动是否正常。

4蒸汽吹扫的安全注意事项

设置吹扫警戒线，防止人员误入吹扫口范围内，酿成事故。

吹扫过程中，做好统一部署和安排，各方要根据实际进行情况，协同做好蒸汽吹扫工作。

根据《广告法》要求，可能我们的宣传描述不够严谨，但仅作为描述性用语，无绝对之意。本公司郑重声明：本文本仅作为宣传用语，若文章中涉及到的绝对化用语或极限词全部作废，凡访问本文者均认为且已知晓并同意这一说明。

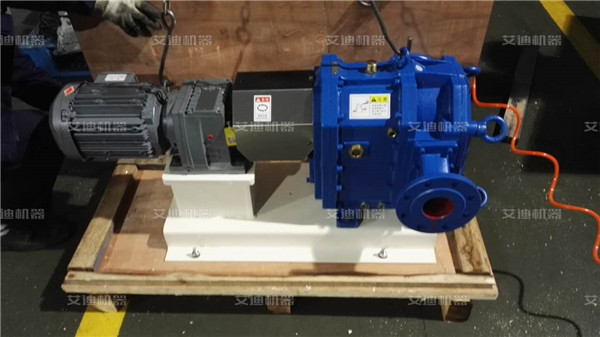

艾迪机器是凸轮泵生产厂家，公司产品有凸轮转子泵,活塞转子泵,转子泵,凸轮泵,污泥泵,排污泵,泥浆泵,移动泵车,抽猪粪泵,粪便输送泵,化粪池排污泵,牛粪抽送泵,含油污水提升泵,扫仓泵,油气混输泵装置,原油输送泵,污水泵,铁路真空卸污设备,压滤机进料泵,餐厨垃圾泵,弹性螺旋凸轮泵,旋转活塞泵,旋转活塞转子泵,转载请标明出处。转子泵: http://www.yesmaster.cn/
