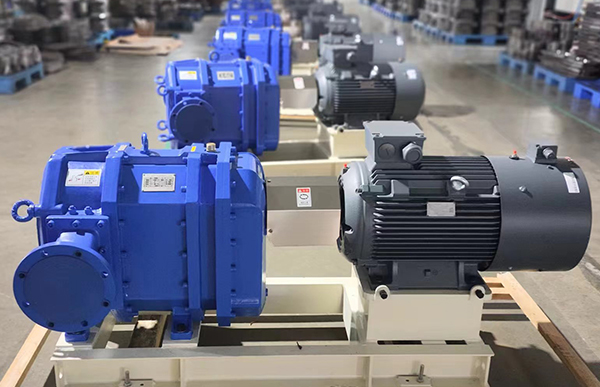

旋转活塞泵

产品介绍

艾迪机器，拥有经验丰富的团队，10余旋转活塞泵的设计研发，拥有国内旋转活塞泵的技术优势，该旋转活塞泵可靠、坚固、节能，可以输送黏稠的或含有颗粒物的介质。效率高，节能，省时，不需要引流、灌泵，可适用于复杂的流体介质。干式安装、在线维修和低成本维护，运行平稳、自吸、耐磨损。

产品详情

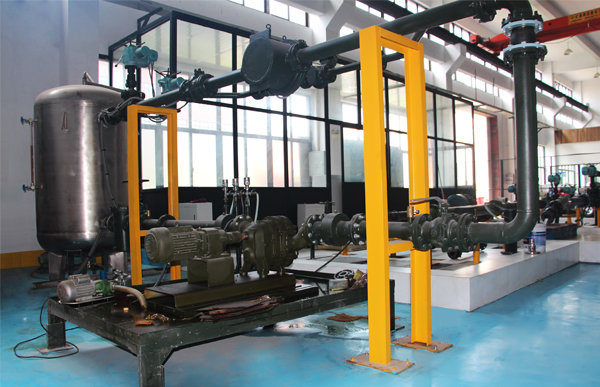

旋转活塞泵性能试验台：进行固、液、汽三相流凸轮转子泵曲线测定实验、磨损试验和内部流动特性测试等功能试验台。

试验原理：该试验台为闭式试验台，试验台主要有测试泵、固液、气液混合灌、电机、测压装置、电磁流量计、电动平衡阀和管路组成。试验使，利用电功调节阀的调节，在不同流量下，测定一组对应转速下流量计度数，转子泵进出口压力参数，即可得出一组凸轮泵的流量Q、扬程H、功率N等数据，从而绘出泵的H-Q N-Q等特性曲线，该试验台也可通过PIV可视化测试手段在对安装透明模型泵时对测试泵进行内部流动特性测试试验。

工作原理

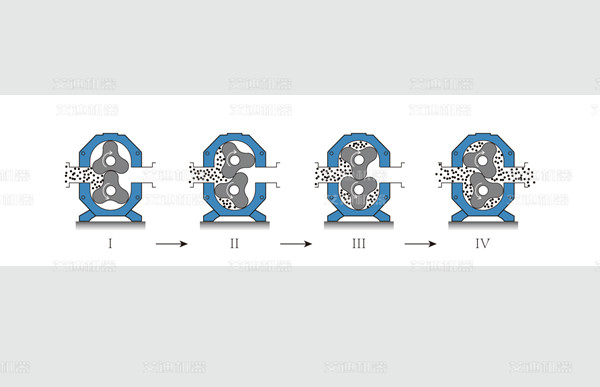

以扭叶橡胶凸轮转子泵为核心，采用同步齿轮驱动下的不断旋转的两个螺旋形凸轮转子，从泵的进口将输送介质推送到泵的出口，由于转子橡胶叶轮与泵体之间具有密封性，泵的进出口腔室隔断，具有真空抽吸能力，因此泵的自吸能力好。因采用三叶、或者多叶螺旋转子，泵在旋转一周内每个时刻的瞬时设计流量都是恒定的，几乎没有脉动和扰动。

艾迪机器旋转活塞泵结构对称，输送方向可逆。只需改变驱动方向，正传抽吸、反转可冲洗。

结构组成

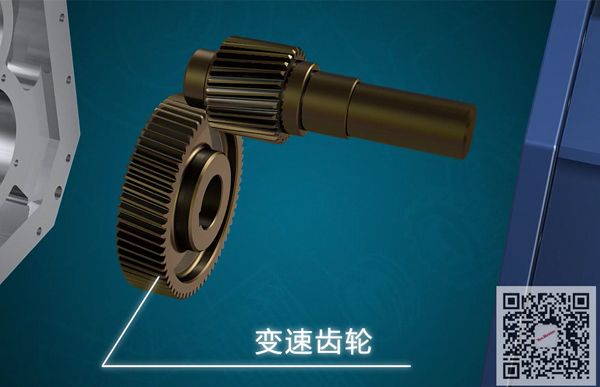

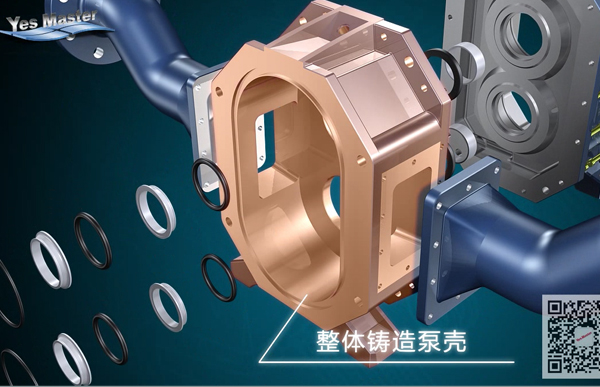

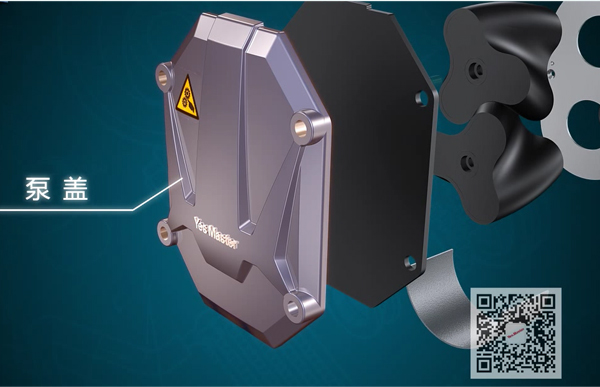

快启泵盖:泵盖开启便捷，方便泵体内部的检查和配件更换。实现真正意义上的在线维修。耐磨板和耐磨衬套:保护泵壳不受磨损，增加泵的寿命，材质采用耐磨材料，耐磨几何旋转型凸轮转子设计:螺旋转子高精度数控加工，优化转子型线设计，脉动平稳，误差小，振动小，效率高。轴封:机械密封，根据不同的输送介质，选择不同材质及形式的机械密封。不过流泵轴:封闭式结构设计，输送介质与泵轴隔离，确保了泵运转的稳定性。整体铸造泵壳:采用纳米抗磨而且是整体铸造精密加工而成，误差小。材料可选用灰铸铁，延展铸铁或不锈钢。中间隔离腔:中间隔离腔隔离了过流泵腔和同步齿轮腔。起到润滑机械密封的作用。轴承和同步齿轮:同步齿轮装在独立密封的齿轮腔内。同步驱动的齿轮确保凸轮转子同步运转，摩擦小，准确传动，长寿命。

产品特点

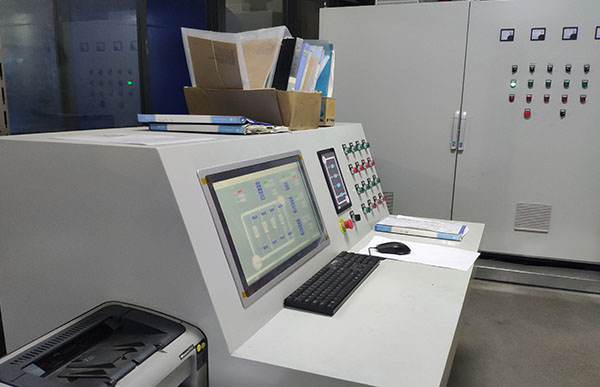

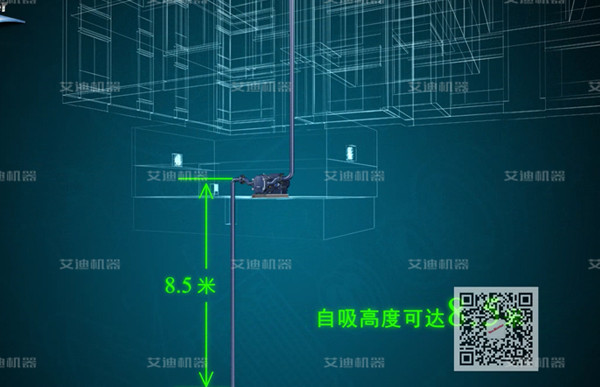

气液两相密封技术:结合国内机械密封，密封面结构独特，润滑充分，无气阻，冷却介质对流充分。泵转子:采用纳米复合耐磨橡胶转子，耐干运转，空转时间10分钟左右，泵体坚固耐用、寿命长；抗气阻技术: 自吸高度8.5米左右，水平自吸可达100米以上，无需引流罐泵。气液自适应集成箱有效消除抽气（100米自吸）过程中的气阻、汽蚀现象，使泵装置同时具备泵、压缩机的输气和输液功能。通过性强：普通塑料袋、编织袋、砂石、泥浆、毛发等杂物。集成一体化控制系统:项目采用先进的嵌入式系统研制智能控制系统，实现智能化监控。

应用领域

石油应用：原油、稠油、重油、燃油、聚合物、悬浮物、乳胶及汽水固混合物等开采、储存、运输。艾迪输送泵耐磨损性强，抗气蚀、流量至600m³/h，可输送高粘度介质。

市政应用：计量石灰浆、活性炭、絮凝剂、输送初污泥、浓缩污泥、消化污泥、况水污泥、沉淀污泥、浮渣及脱水泥饼等。

消防应用：适用于江河湖泊的远距离水源消防取水。

造纸应用：纸浆、悬浮液、印染浆料、涂料、纤维、油墨、粘胶液等。

船舶码头：船舶污水、舱底污泥、海上益油、输送原油、润滑油、化工原料等。

交通应用：动车组、火车站、地铁站、地下商场等真空排污系统。
