弹性体凸轮转子泵结构及工作原理

文章出处:责任编辑:查看手机网址
扫一扫!弹性体凸轮转子泵结构及工作原理扫一扫!
人气:-发表时间:2019-08-23 10:15【

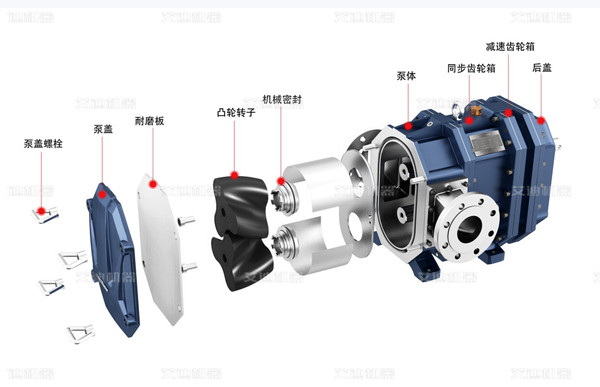

弹性体凸轮转子泵主要由泵壳、衬板、泵盖、转子、轴封、轴承、同步齿轮、隔离腔室、和泵轴等部件组成。其泵壳由整体精密铸造加工而成,误差小,隔离腔室的设计隔离了过流泵腔和同步齿轮箱,既能防止介质污染腐蚀齿轮,又能防止齿轮腔内润滑油污染介质。全橡胶包覆的转子,脉动平稳,误差极小,能有效抑制振动,提供输送效率。

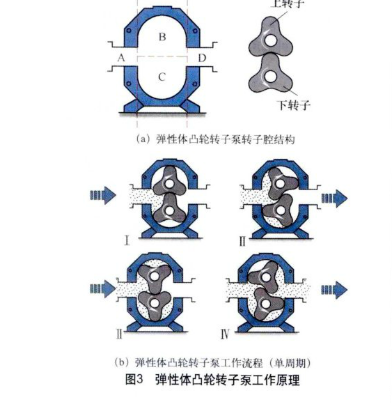

弹性体凸轮转子泵工作原理,将弹性体凸轮转子泵的转子腔室分为A、B、C、D四个室,A室为物料入口,B室和C室分别为上下转子工作空间,D室为物料出口。弹性体凸轮转子泵依靠两同步反向转动的转子在旋转过程中于进口处产生吸力(真空度),从而吸入所需要的物料。弹性体凸轮转子泵单周期运行过程可以分为4个状态。当弹性体凸轮转子泵出于1时,物料开始进入A室;当弹性体凸轮转子泵出于状态II时,上下转子比前一状态转过一定角度,将物料分别吸入B室和C室;当弹性体凸轮转子出于状态III时,上下转子又比前一状态转过一定角度,前一状态被吸入BC室的物料在转子带动下由BC室前端输送到BC室后端;当弹性体凸轮转子泵出于状态IV时,出于BC室后端的物料在转子的带动下由D室向外输送,且被输送的物料具有一定压力和速度。
