污水总体收集方案

污水收集管网系统主要为负压（真空）收集，负压收集系统流程为建筑物室内生活污水沿着一定坡度通过重力管道流入室外化粪池，由化粪池溢流至负压收集箱，当收集箱中的污水达到一定水位时，触动控制器，负压阀自动打开，污水瞬间被吸入负压官网中。负压管网中的空气压差为系统提供动力，将污水输送至负压泵站的负压罐中，最终由排污泵排入市政管网或污水处理站。

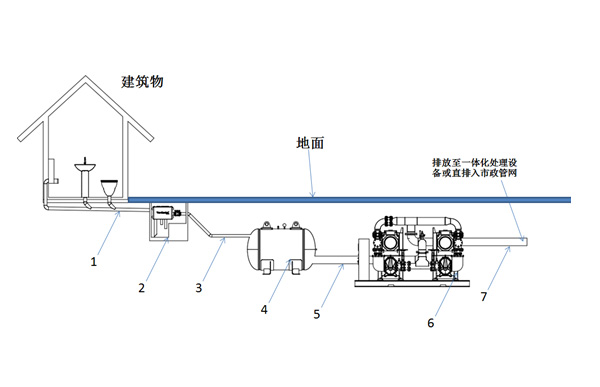

图1 凸轮转子真空泵式室外真空排水系统示意图

1— 重力排出管； 2—真空检查收集井； 3一真空支管或主管； 4一真空罐； 5-泵站内连接管； 6—凸轮转子真空泵式真空吸污泵站；7—排气排污管

收集管网布置方案

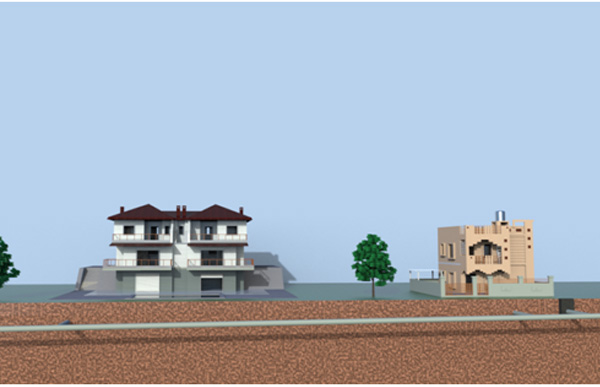

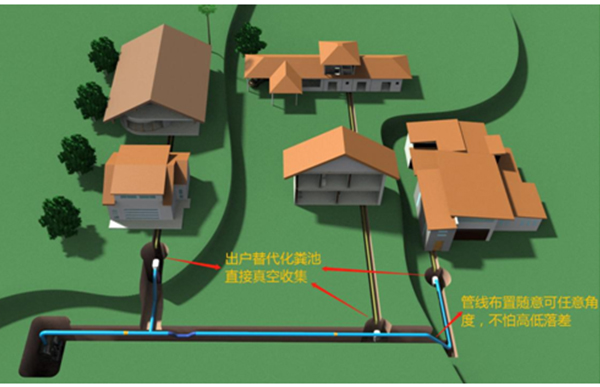

根据地形图及现场踏勘了解到的情况，沿地形至各户屋后化粪池位置安装设置末端负压收集器，进入负压支管线，负压支管线主要沿着村内分支小路，再分别并入沿村主干道敷设的负压主管线至负压泵站。负压泵站处设置终端污水处理站，统一处理或并入已有的市政管网。

负压泵站布置方案

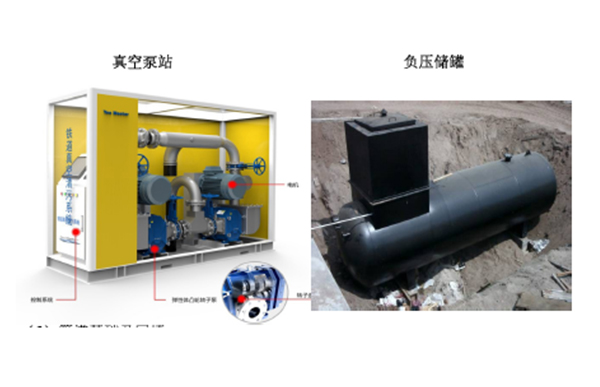

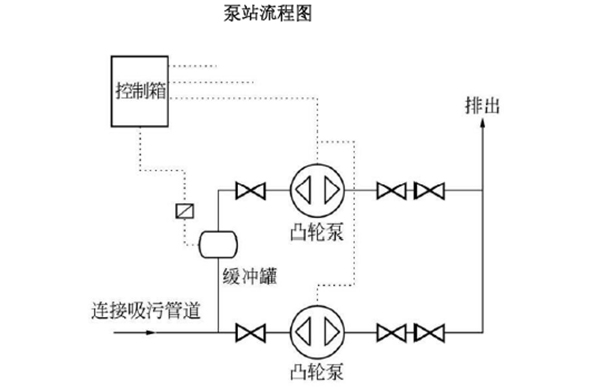

负压泵站采用高铁真空卸污系统、照明系统及自来水管组成;真空卸污系统主要由弹性体凸轮泵组及智能化控制系统组成;凸轮泵具有气固液三相流混输的特点，凸轮泵虽启动扭矩大，但转速较低，在低转速范围内能产生比普通真空泵还要高的负压值，且运转噪音低，可实现抽排同步作业，是做为负压泵站的理想选择。
